Thiết bị trao đổi nhiệt dạng tấm hàn
Thiết bị trao đổi nhiệt dạng tấm hàn khiến bạn phân vân và chưa biết rõ loại nào sẽ phù hợp. Hãy tham khảo hướng dẫn dưới đây để được giải đáp hết thắc mắc của bạn
Thiết bị trao đổi nhiệt dạng tấm hàn (Plate heat exchanger) là một loại hệ thống được sử dụng để truyền nhiệt độ giữa hai chất lỏng hoặc giữa chất lỏng và khí (hơi) bằng cách sử dụng tấm kim loại chắn nhiệt và tấm hàn. Thiết bị này được thiết kế để cải thiện hiệu suất truyền nhiệt trong các ứng dụng công nghiệp, chẳng hạn như làm nguội hoặc làm nóng chất lỏng trong quá trình sản xuất hoặc quá trình làm lạnh.
Thiết bị trao đổi nhiệt dạng tấm hàn bao gồm một loạt các tấm kim loại có đường ống nhiệt bên trong chúng, và hai dạng tấm được hàn lại với nhau. Một chất lỏng hoặc hơi được thông qua một bên của các đường ống truyền nhiệt, trong khi chất lỏng hoặc hơi khác được thông qua một bên khác của các đường ống truyền nhiệt. Trong quá trình này, nhiệt độ được trao đổi giữa hai dạng tấm thông qua dẫn nhiệt, cho phép chất lỏng hoặc hơi nhận nhiệt độ mới.

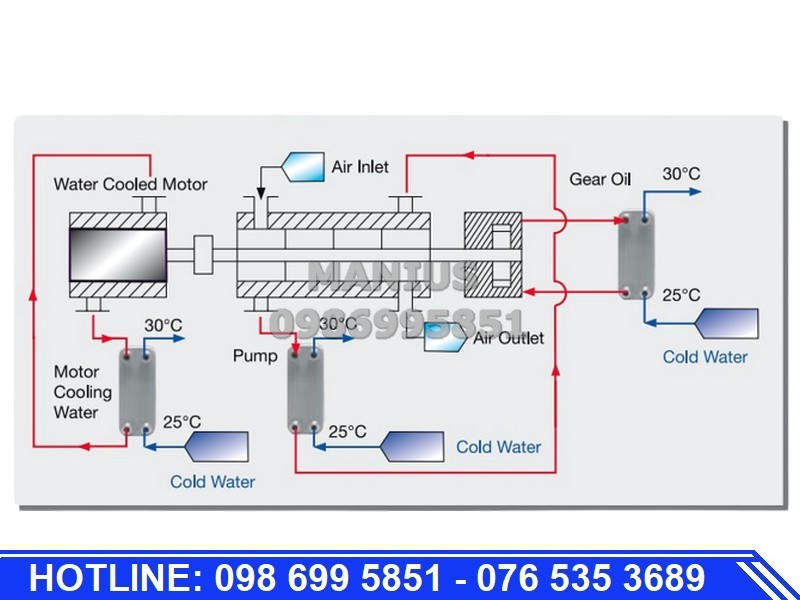

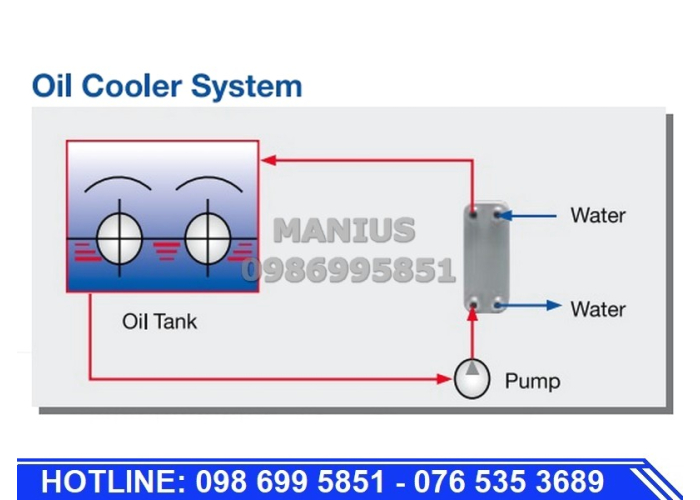

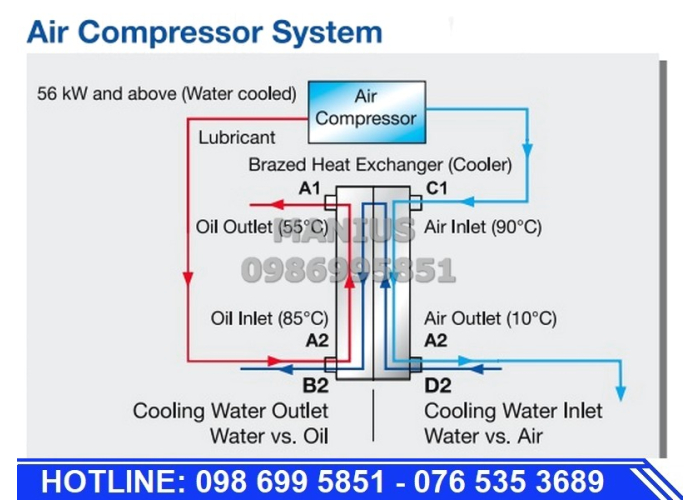

Các ứng dụng phổ biến của thiết bị trao đổi nhiệt dạng tấm hàn bao gồm các hệ thống làm mát máy móc công nghiệp, hệ thống sưởi ấm, quá trình làm lạnh trong công nghiệp thực phẩm và hóa chất, cũng như trong nhiều ứng dụng khác đòi hỏi trao đổi nhiệt giữa hai chất lỏng hoặc khí khác nhau.
Nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng tấm hàn dựa trên việc truyền nhiệt giữa hai chất lỏng hoặc khí thông qua một tấm kim loại hàn. Thiết bị này thường gồm hai tấm kim loại song song với nhau và được hàn lại với nhau để tạo ra một tấm trao đổi nhiệt.
Có hai loại thiết bị trao đổi nhiệt dạng tấm hàn
Thiết bị trao đổi nhiệt dạng tấm hàn kín: Các tấm kim loại được hàn kín với nhau ở tất cả các điểm tiếp xúc.
Thiết bị trao đổi nhiệt dạng tấm hàn gasket: Các tấm kim loại được liên kết với nhau bằng các miếng đệm cao su hoặc vật liệu khác.
Dưới đây là cách nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng tấm hàn
Thiết bị trao đổi nhiệt dạng tấm hàn bao gồm các bộ phận chính sau:
Tấm kim loại: Các tấm kim loại được làm từ thép không gỉ, đồng hoặc các vật liệu khác. Các tấm kim loại này được sắp xếp thành các dãy song song, với mỗi dãy chứa một chất lỏng hoặc khí khác nhau.
Gasket: Trong thiết bị trao đổi nhiệt dạng tấm hàn gasket, các tấm kim loại được liên kết với nhau bằng các miếng đệm cao su hoặc vật liệu khác.
Khung đỡ: Khung đỡ được sử dụng để giữ các tấm kim loại và gasket ở đúng vị trí.
Van xả: Các van xả được sử dụng để xả chất lỏng hoặc khí ra khỏi thiết bị.

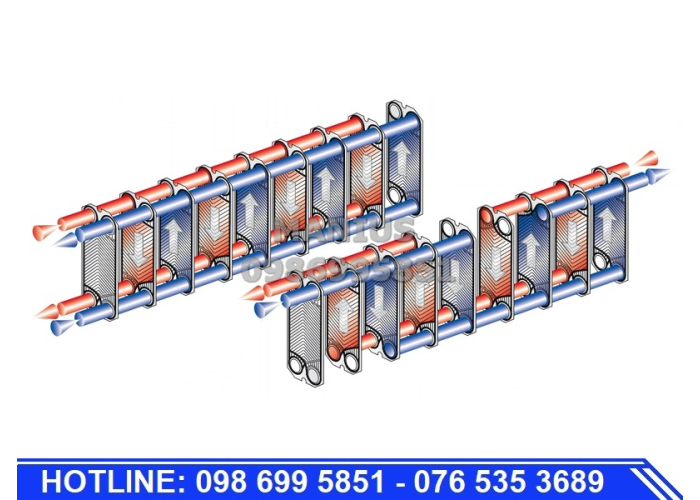

Chất lỏng hoặc khí được đưa vào hai đầu của thiết bị. Chất lỏng hoặc khí sẽ chảy qua các tấm kim loại, truyền nhiệt cho chất lỏng hoặc khí khác. Chất lỏng hoặc khí được làm nóng hoặc làm lạnh sẽ được đưa ra khỏi thiết bị ở đầu bên kia.
Có nhiều yếu tố ảnh hưởng đến hiệu quả của thiết bị trao đổi nhiệt dạng tấm hàn, bao gồm:
Kích thước của các tấm kim loại: Kích thước của các tấm kim loại càng lớn thì hiệu quả trao đổi nhiệt càng cao.
Số lượng các dãy tấm kim loại: Số lượng các dãy tấm kim loại càng nhiều thì hiệu quả trao đổi nhiệt càng cao.
Độ dày của các tấm kim loại: Độ dày của các tấm kim loại càng lớn thì hiệu quả trao đổi nhiệt càng thấp.
Mật độ của các tấm kim loại: Mật độ của các tấm kim loại càng lớn thì hiệu quả trao đổi nhiệt càng cao.
Chất liệu của các tấm kim loại: Chất liệu của các tấm kim loại có hệ số dẫn nhiệt càng cao thì hiệu quả trao đổi nhiệt càng cao.
Tốc độ dòng chảy của chất lỏng hoặc khí: Tốc độ dòng chảy của chất lỏng hoặc khí càng cao thì hiệu quả trao đổi nhiệt càng cao.
Thiết bị trao đổi nhiệt dạng tấm hàn là một thiết bị quan trọng trong nhiều lĩnh vực khác nhau. Nhờ thiết bị trao đổi nhiệt dạng tấm hàn, chúng ta có thể làm nóng, làm lạnh, ngưng tụ hoặc bốc hơi các chất lỏng và khí một cách hiệu quả, đáp ứng nhu cầu trong quá trình sản xuất trong các ngành như:
Công nghiệp thực phẩm: Trong ngành thực phẩm, thiết bị trao đổi nhiệt dạng tấm hàn được sử dụng để làm lạnh và đông lạnh thực phẩm, cũng như để giữ lạnh trong quá trình sản xuất và lưu trữ.
Sản xuất hóa chất: Trong ngành công nghiệp hóa chất, thiết bị này được sử dụng để kiểm soát nhiệt độ trong các quá trình hóa học, cho phép kiểm soát quá trình phản ứng và tạo ra sản phẩm chất lượng cao.
Ngành năng lượng: Trong ngành năng lượng, thiết bị trao đổi nhiệt dạng tấm hàn được sử dụng trong các trạm điện nhiệt, các hệ thống làm lạnh, và các ứng dụng liên quan đến sản xuất và sử dụng nhiệt động cơ.
Ngành công nghiệp điện tử: Các thiết bị trao đổi nhiệt dạng tấm hàn được sử dụng trong công nghiệp điện tử để kiểm soát nhiệt độ trong quá trình sản xuất và làm mát các linh kiện điện tử như máy tính và điện thoại di động.
Ngành công nghiệp dầu khí: Trong ngành dầu khí, thiết bị này có thể được sử dụng trong quá trình raffinage dầu, làm lạnh các dòng dầu thô, và trong các ứng dụng quan trọng khác liên quan đến ngành này.
Ngành dược phẩm, thiết bị y tế: Thiết bị trao đổi nhiệt dạng tấm hàn cũng có ứng dụng trong ngành y tế để kiểm soát nhiệt độ trong quá trình sản xuất và bảo quản các sản phẩm y tế như dược phẩm và huyết tương.
Ngành xử lý nước và môi trường: Thiết bị trao đổi nhiệt có thể được sử dụng trong các hệ thống xử lý nước, giúp kiểm soát nhiệt độ và làm sạch nước trong các quá trình xử lý nước thải và xử lý nước.
Ngành công nghiệp sản xuất: Trong nhiều ngành sản xuất khác nhau, như ngành công nghiệp giấy, ngành công nghiệp sợi, và ngành công nghiệp gốm sứ, thiết bị trao đổi nhiệt dạng tấm hàn được sử dụng để kiểm soát nhiệt độ trong quá trình sản xuất và làm mát các máy móc và quy trình sản xuất.
Tùy vào đặc điểm sản phẩm, nhu cầu khách hàng, chi phí đầu tư. Hiện nay Thiết bị trao đổi nhiệt dạng tấm hàn được chia làm nhiều loại cho khách hàng lựa chọn. Tham khảo phân loại sau:
Thiết bị trao đổi nhiệt dạng tấm hàn kín: Các tấm kim loại được hàn kín với nhau ở tất cả các điểm tiếp xúc.
Thiết bị trao đổi nhiệt dạng tấm hàn gasket: Các tấm kim loại được liên kết với nhau bằng các miếng đệm cao su hoặc vật liệu khác.
Thiết bị trao đổi nhiệt dạng tấm đơn: Thiết bị chỉ có một dãy tấm kim loại.
Thiết bị trao đổi nhiệt dạng tấm đa dãy: Thiết bị có nhiều dãy tấm kim loại.
Thiết bị trao đổi nhiệt dạng tấm dòng chảy song song: Chất lỏng hoặc khí chảy theo hướng song song trong các dãy tấm kim loại.
Thiết bị trao đổi nhiệt dạng tấm dòng chảy chéo: Chất lỏng hoặc khí chảy theo hướng chéo trong các dãy tấm kim loại.
Thiết bị trao đổi nhiệt dạng tấm hàn có thể được chế tạo từ nhiều loại vật liệu khác nhau, chẳng hạn như thép, đồng, inox...
Thiết bị trao đổi nhiệt dạng tấm hàn trong công nghiệp hóa chất.
Thiết bị trao đổi nhiệt dạng tấm hàn trong công nghiệp thực phẩm và đồ uống.

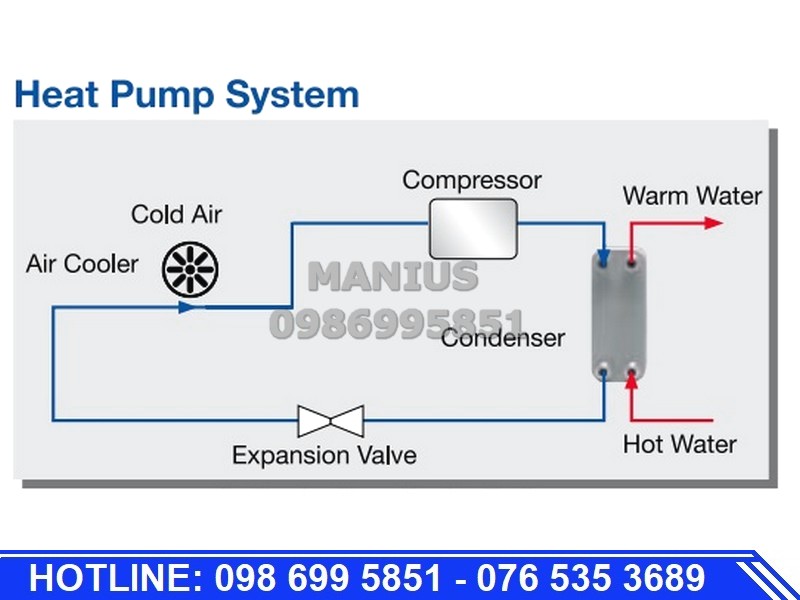

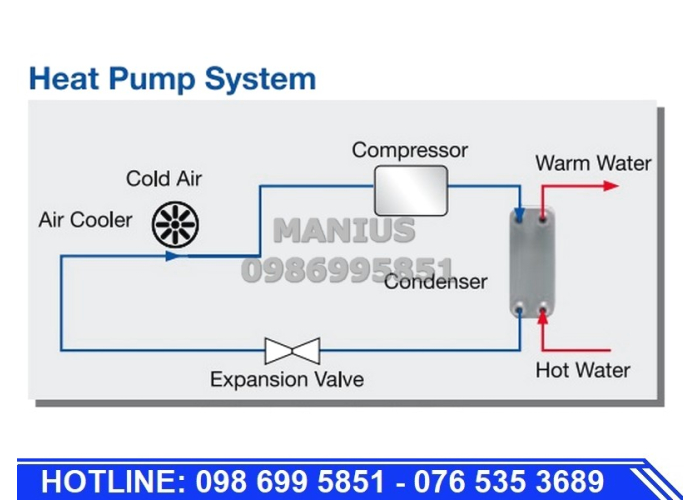

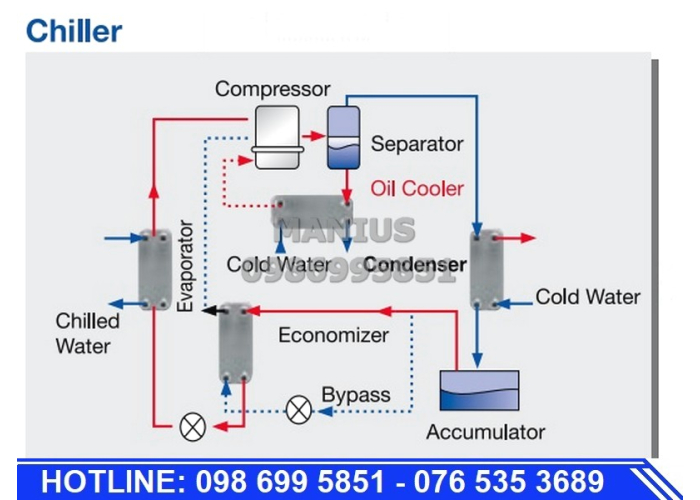

Thiết bị trao đổi nhiệt dạng tấm hàn trong hệ thống HVAC (Heating, Ventilation, and Air Conditioning).

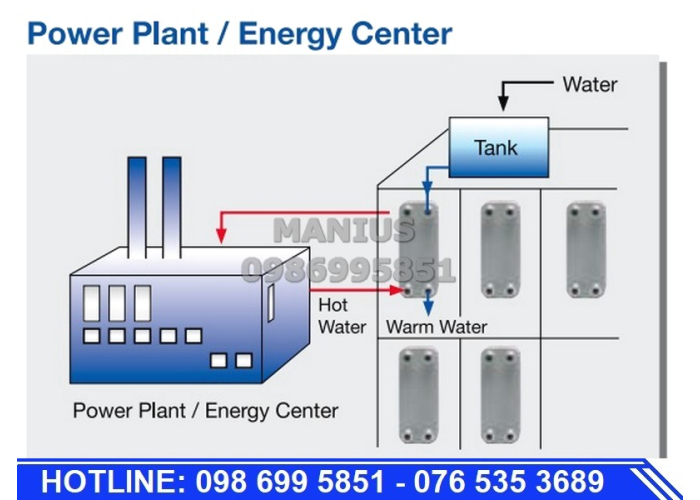

Thiết bị trao đổi nhiệt dạng tấm hàn trong ngành công nghiệp năng lượng.
Tiêu chuẩn: CE, ISO
Vật liệu: thép không rỉ SS304, SS316, SS316L, Alloy, Niken, Titan, Copper…
Công suất: 2Kw- 6,000KW
Lưu lượng dòng chảy: 5m3 - 4,500m3
Diện tích bề mặt: 0.04m2 – 3m2
Đường kính ống kết nối: DN25 – DN500
Nhiệt độ hoạt động: (-200C) – (2000C)
Áp lực làm việc: Max 45bar

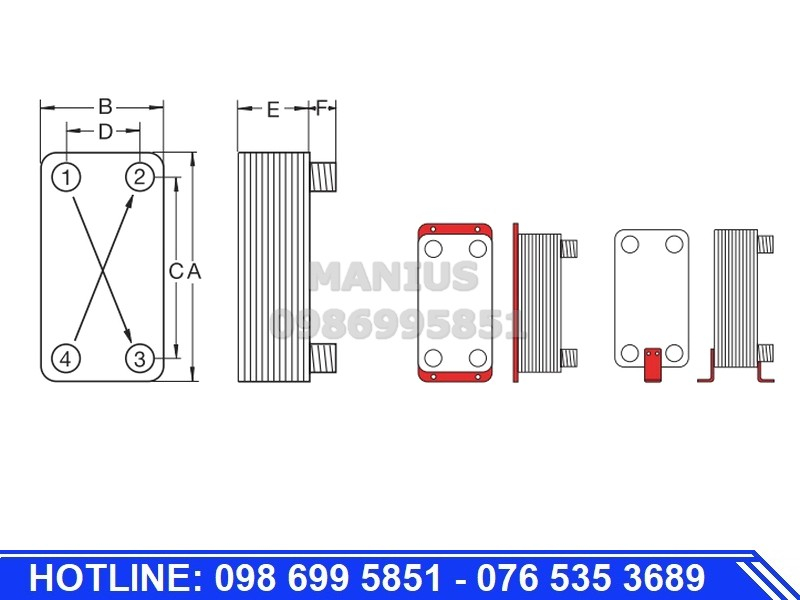

1. Luồng nóng vào
2. Luồng lạnh ra
3. Luồng lạnh vào
4. Luồng nóng ra
Tiêu chuẩn: CE, ISO
Vật liệu: thép không rỉ SS304, SS316, SS316L, Alloy, Niken, Titan…
Công suất: 2Kw- 6,000 KW
Lưu lượng dòng chảy: 5m3 - 4,500m3
Diện tích bề mặt: 0.04m2 – 3m2
Đường kính ống kết nối: DN25 – DN500
Nhiệt độ hoạt động: (-200C) – (2000C)
Áp lực làm việc: Max 25bar

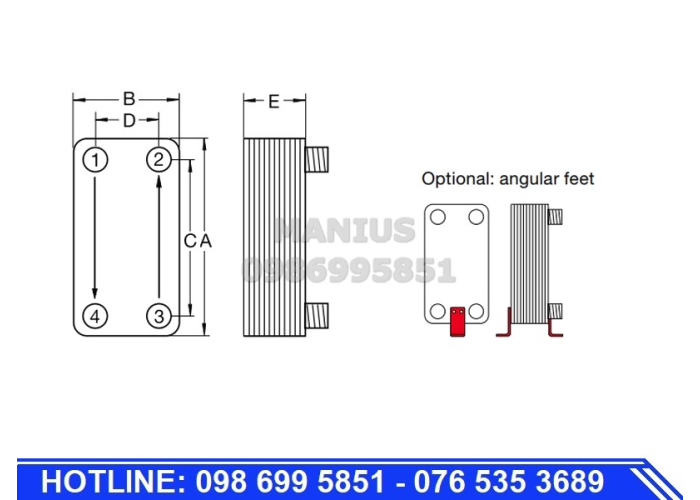

1. Luồng nóng vào
2. Luồng lạnh ra
3. Luồng nóng ra
4. Luồng lạnh vào
hông số trên chỉ mang tính chất tham khảo, thiết bị có thể điều chỉnh dựa trên sản phẩm, yêu cầu của khách hàng.
Thiết bị trao đổi nhiệt dạng tấm hàn được thiết kế để trao đổi nhiệt hiệu quả, giúp tối ưu hóa hiệu suất truyền nhiệt. Hiệu suất của thiết bị trao đổi nhiệt được đo bằng hiệu suất truyền nhiệt, tỷ lệ truyền nhiệt thực tế so với truyền nhiệt tối đa lý thuyết. Điều này có thể được ảnh hưởng bởi thiết kế, diện tích trao đổi nhiệt, và điều kiện vận hành.
Thiết bị này thường dễ dàng lắp đặt và bảo trì, với khả năng thay thế các tấm hàn khi cần thiết.
Thiết bị có thể được tùy chỉnh về kích thước để phù hợp với yêu cầu cụ thể của ứng dụng.
Nó có đầu vào và đầu ra để dễ dàng đưa chất nhiệt gốc vào và lấy chất nhiệt nhận ra khỏi thiết bị.
Tấm kim loại hàn được làm bằng các vật liệu dẫn nhiệt tốt như thép không gỉ, đồng, hoặc nhôm. Vật liệu sử dụng trong thiết bị trao đổi nhiệt cần phải chịu được điều kiện vận hành cụ thể, chẳng hạn như nhiệt độ, áp suất, và tính chất của chất nhiệt.
Thiết bị có thể chịu áp suất làm việc cao, phù hợp với các ứng dụng công nghiệp yêu cầu áp suất cao.
Tấm kim loại hàn được làm bằng các vật liệu chống ăn mòn để đảm bảo tuổi thọ và hiệu suất của thiết bị.
Thiết bị trao đổi nhiệt dạng tấm hàn có khả năng sử dụng trong nhiều ngành công nghiệp khác nhau, từ thực phẩm và hóa chất đến năng lượng và công nghiệp sản xuất.
Tất cả các phụ kiện, linh kiện của thiết bị Công Ty TNHH Manius Việt Nam luôn hỗ trợ cung cấp trong trường hợp khách hàng có nhu cầu.
Đầu tiên bạn phải xác định nhu cầu, tính chất sản phẩm của mình để chọn loại thiết bị phù hợp. Bạn nên yêu cầu tư vấn từ đội ngũ của MANIUS để hiểu rõ về thông số thiết bị, công suất của và một số điều chỉnh (Modify) cho phù hợp.
Đảm bảo sản phẩm chính hãng có rõ nguồn gốc xuất xứ. Có chính sách phù hợp với giá tiền bạn phải bỏ ra. Đây là tiêu chí quan trong để đánh giá độ uy tín của nhà cung cấp máy.
Ngày này việc tiếp cập với một loại thiết bị không còn khó khăn nhưng để chọn được một loại thiết bị chất lượng có độ bền theo thời gian, mức độ an toàn cho người sử dụng thì bạn cần phải xem xét kỹ.
Khi xem xét một loại hệ thống phù hợp với doanh nghiệp thì chi phí luôn đóng vai trò quan trọng, tuy nhiên giá thành luôn đi đôi với chất lượng. Một loại thiết bị sử dụng linh kiện, phụ kiện chất lượng có độ bền và nhà cung cấp có một chính sách hậu mãi tốt thì bạn sẽ yên tâm hơn là sản phẩm giá rẻ nhưng chất lượng kém.
Hiện tại trên thị trường đang có rất nhiều mẫu mã, thiết kế, chức năng khác nhau của thiết bị trao đổi nhiệt dạng tấm hàn. Nhiều khách hàng vẫn chưa biết thiết bị trao đổi nhiệt dạng tấm hàn giá bao nhiêu?
Giá bán tùy thuộc nhiều yếu tố như thương hiệu sản phẩm, xuất xứ sản phẩm, thời điểm mua hàng, chức năng, thiết kế tùy chỉnh để phù hợp với sản phẩm, yêu cầu của khách hàng. Để biết thiết bị trao đổi nhiệt dạng tấm hàn bao nhiêu tiền? hãy liên hệ tới số hotline 098 699 5851 để được tư vấn miễn phí
Thiết bị trao đổi nhiệt dạng tấm hàn là loại thiết bị mang nhiều lợi ích cho người sử dụng về giá trị chuyển đổi lớn trong quy trình sản xuất, kinh doanh.
Tiết kiệm năng lượng: Thiết bị trao đổi nhiệt dạng tấm hàn giúp chuyển đổi nhiệt độ từ một hệ thống hoặc quá trình sản xuất sang một hệ thống khác mà không cần sử dụng nhiều năng lượng. Điều này giúp giảm tiêu thụ nhiên liệu và tiền điện, đồng thời giảm khí nhà kính và phát thải các chất ô nhiễm.
Tăng hiệu suất: Thiết bị trao đổi nhiệt dạng tấm hàn cải thiện hiệu suất của các quy trình sản xuất và hệ thống làm lạnh hoặc sưởi ấm bằng cách chuyển đổi nhiệt độ từ một dòng chảy sang dòng chảy khác. Điều này giúp ngăn chặn sự tiếu hao nhiệt và giảm tổn thất nhiệt độ.
Bảo vệ môi trường: Sử dụng thiết bị trao đổi nhiệt dạng tấm hàn giúp giảm thiểu sự phát thải khí nhà kính và tiêu thụ tài nguyên tự nhiên như dầu mỏ và than đá. Điều này đóng góp vào việc bảo vệ môi trường và giảm các tác động tiêu cực đối với hệ sinh thái.
Tăng tuổi thọ thiết bị: Thiết bị trao đổi nhiệt dạng tấm hàn có thể giúp kiểm soát nhiệt độ và giảm sự nghiệt ngã của thiết bị khác trong quy trình sản xuất. Điều này có thể kéo dài tuổi thọ của các máy móc và giảm thiểu chi phí bảo trì.
Đảm bảo chất lượng sản phẩm: Trong nhiều ngành công nghiệp như thực phẩm và dược phẩm, thiết bị trao đổi nhiệt dạng tấm hàn giúp duy trì chất lượng sản phẩm bằng cách kiểm soát nhiệt độ trong quá trình sản xuất. Điều này đặc biệt quan trọng trong việc đảm bảo an toàn thực phẩm và hiệu suất dược phẩm.
Ứng dụng đa dạng: Thiết bị trao đổi nhiệt dạng tấm hàn có nhiều ứng dụng khác nhau, từ làm lạnh và sưởi ấm trong nhà ở đến các quá trình công nghiệp phức tạp như ngành hóa học và sản xuất điện. Điều này làm cho chúng trở thành một phần quan trọng của hầu hết các ngành công nghiệp hiện đại.
MANIUS VIỆT NAM tự hào là đội ngũ có nhiều kinh nghiệm trong việc tư vấn, cung cấp sản phẩm, máy móc công nghiệp cho doanh nghiệp của bạn. Chất lượng các thiết bị, máy móc của MANIUS luôn được đánh giá là xứng đáng rất nhiều so với số tiền bỏ ra.
Với slogan “Chất lượng bắt đầu cùng bạn”, chúng tôi luôn đem đến cho các doanh nghiệp giải pháp công nghệ tiên tiến nhất, giúp rút ngắn thời gian sản xuất với mức chi phí ưu đãi nhất.
Bên cạnh thiết bị trao đổi nhiệt dạng tấm hàn chúng tôi còn cung cấp các loại máy khác phục vụ quá trình sản xuất như: máy cắt băng keo giấy thấm nước, máy thổi túi đệm khí chèn hàng, máy tạo đệm giấy chèn hàng, máy làm giấy tổ ong, máy cắt xốp, máy in phun date code… Chúng tôi luôn có các chính sách bảo hành rõ ràng nên bạn có thể yên tâm khi sử dụng sản phẩm của chúng tôi.
Đừng ngần ngại, hãy liên hệ với Công Ty TNHH MANIUS Việt Nam thông qua:
Hotline: 098 699 5851 – 076 535 3689
Email: sales@manius.vn
Fanpage: Manius Việt Nam
Website: manius.vn
Địa chỉ: 150/31/5 Đường 26/3, P.Bình Hưng Hòa, Q.Bình Tân, TP.HCM
Chất lượng sản phẩm
Công ty Manius Việt Nam cung cấp các thiết bị trao đổi nhiệt dạng tấm hàn chất lượng cao, được sản xuất bằng công nghệ hiện đại và tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt. Điều này đảm bảo hiệu suất ổn định và độ bền của sản phẩm.
Đa dạng sản phẩm
Manius Việt Nam cung cấp một loạt các sản phẩm trao đổi nhiệt khác nhau, từ thiết bị trao đổi nhiệt dạng tấm hàn dạng tấm đến dạng ống và nhiều loại vật liệu khác. Điều này cho phép bạn lựa chọn sản phẩm phù hợp nhất với ứng dụng của bạn.
Hiệu suất tối ưu
Thiết bị trao đổi nhiệt dạng tấm hàn của công ty cải thiện hiệu suất nhiệt độ và năng lượng trong quá trình làm lạnh hoặc sưởi ấm hệ thống của bạn, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Hỗ trợ kỹ thuật
Manius Việt Nam cung cấp dịch vụ hỗ trợ kỹ thuật chuyên nghiệp để giúp bạn cài đặt, vận hành và bảo trì thiết bị một cách hiệu quả.
Tuân thủ tiêu chuẩn và quy định
Sản phẩm của công ty thường tuân thủ các tiêu chuẩn và quy định ngành công nghiệp, đảm bảo rằng bạn đang sử dụng thiết bị an toàn và tuân thủ các quy định pháp luật liên quan.
Đội ngũ chuyên gia và kinh nghiệm
Công ty TNHH MANIUS Việt Nam có đội ngũ chuyên gia có kinh nghiệm trong lĩnh vực và công nghệ liên quan, có thể cung cấp giải pháp tốt hơn cho các nhu cầu của bạn.
